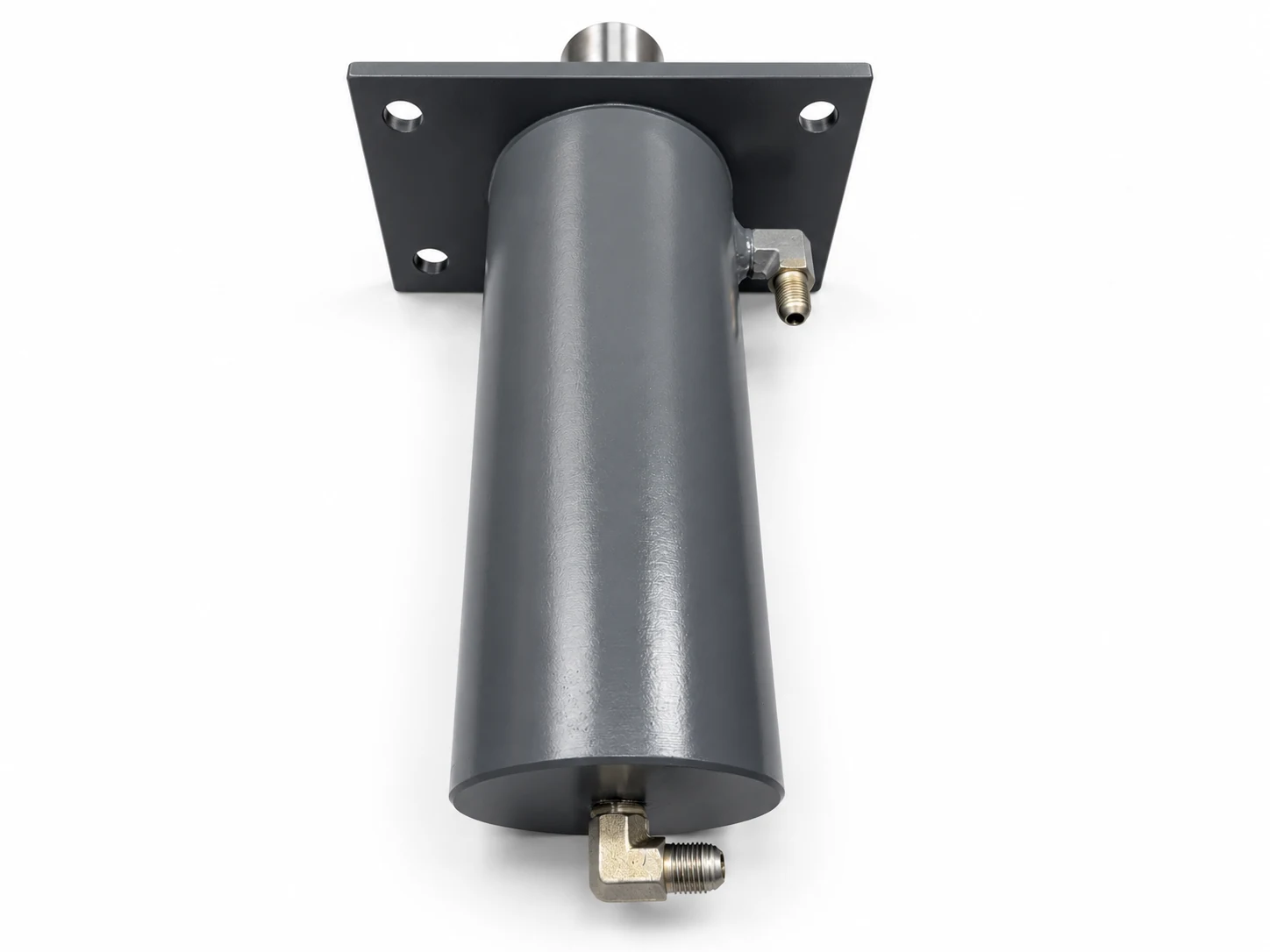

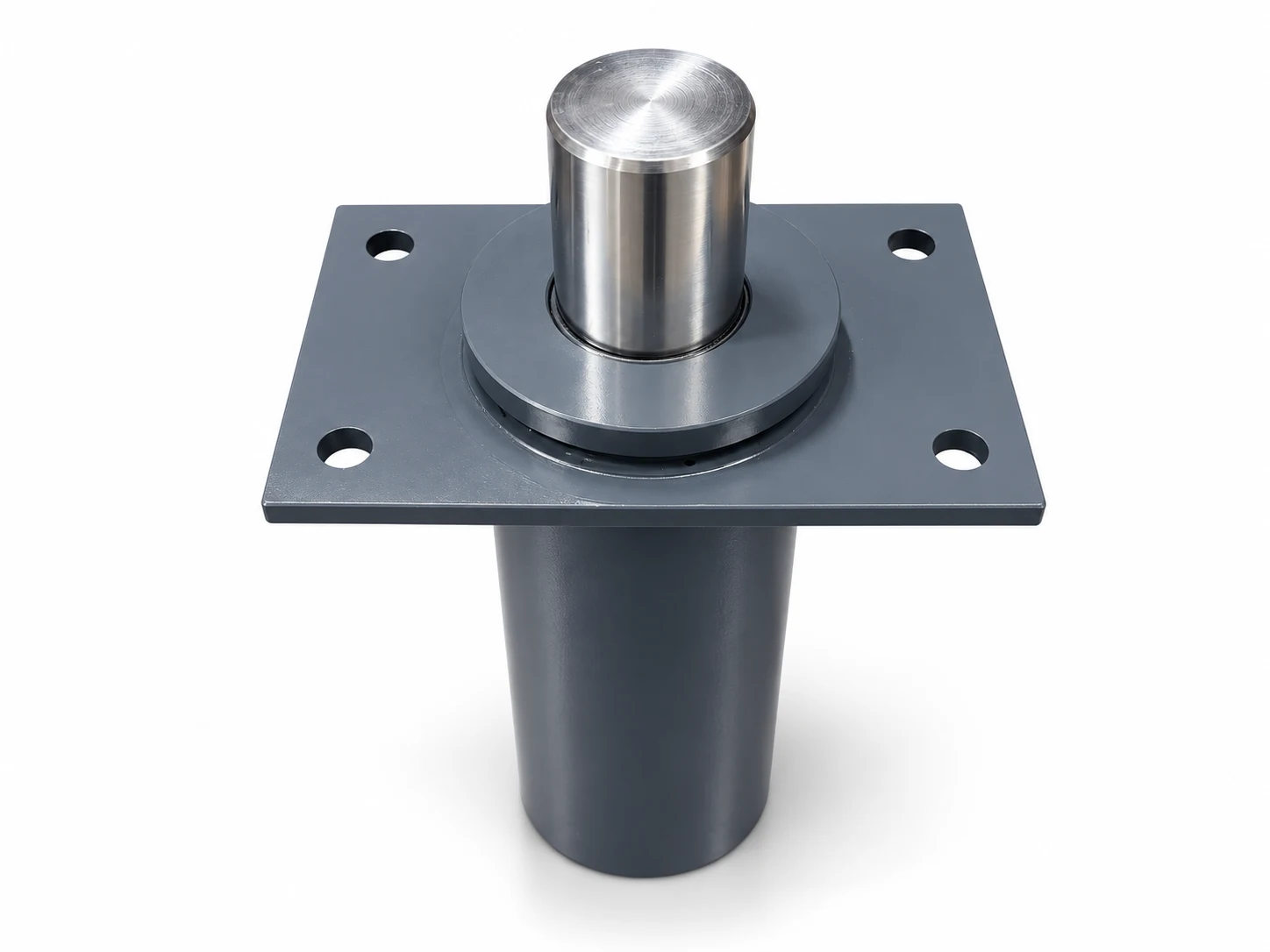

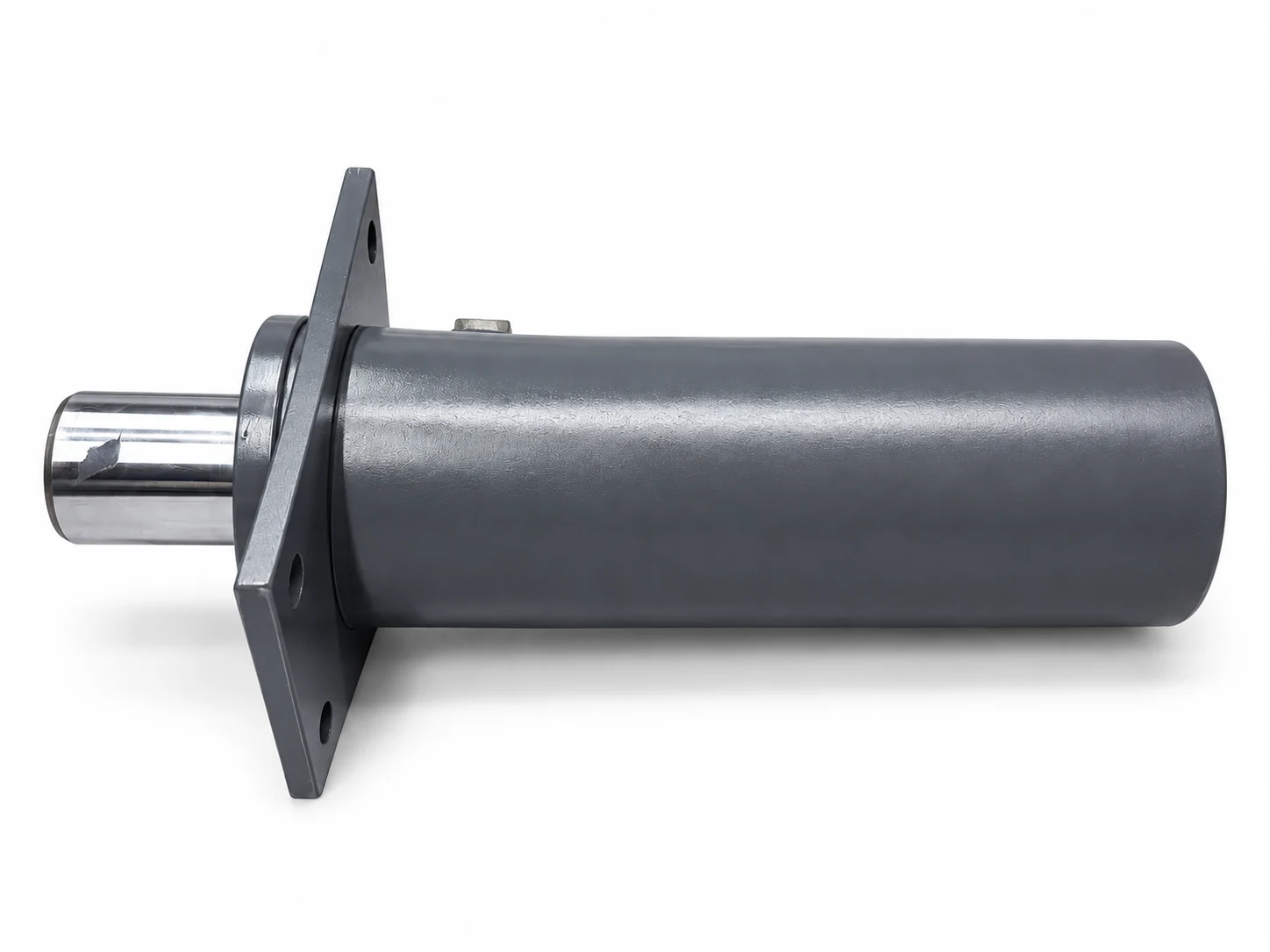

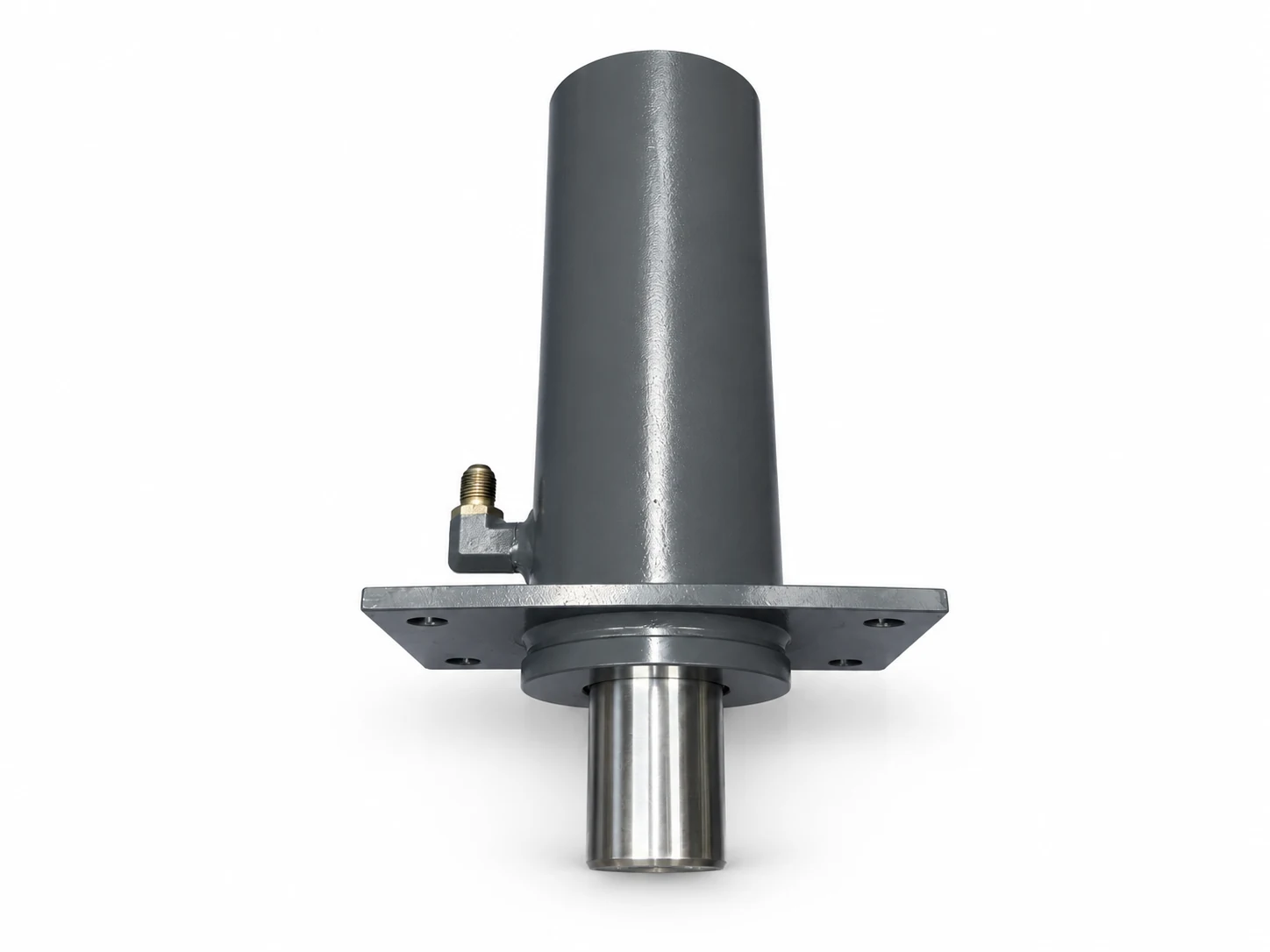

Xi lanh thủy lực cho máy ép 12 tấn
Xi lanh thủy lực máy ép 12 tấn là bộ phận tạo lực ép cho các công việc như lắp bạc đạn, ép vòng bi, nắn chỉnh chi tiết và gia công cơ khí. Với đường kính lòng xi lanh 80 mm, đường kính vỏ ngoài 100 mm, đường kính ty 50 mm và hành trình 150 mm, mẫu xi lanh này phù hợp để tích hợp vào máy ép khung chữ H có không gian làm việc gọn. Khi lựa chọn, người dùng cần xem đồng thời lực ép, áp suất làm việc, kết cấu khung máy và cách lắp đặt xi lanh.
Thông số cơ bản của xi lanh thủy lực máy ép 12 tấn
| Thông số | Kích thước |
|---|---|
| Đường kính lòng xi lanh | 80 mm |
| Đường kính ngoài vỏ xi lanh | 100 mm |
| Đường kính ty xi lanh | 50 mm |
| Hành trình ty | 150 mm |
| Ứng dụng | Máy ép thủy lực 12 tấn |
Đường kính lòng 80 mm quyết định diện tích piston, từ đó ảnh hưởng trực tiếp đến lực đẩy. Ty đường kính 50 mm truyền lực từ piston đến đầu ép. Hành trình 150 mm cho phép đầu ép di chuyển trong phạm vi phù hợp với nhiều thao tác ép, tháo và lắp chi tiết thông dụng. Đường kính ngoài vỏ 100 mm là thông số cần lưu ý khi thiết kế vị trí gá lắp trên khung máy.
Các kích thước trên là thông số hình học, chưa đủ để xác nhận áp suất làm việc cho phép của một xi lanh cụ thể. Áp suất định mức còn phụ thuộc vào vật liệu, chiều dày thực tế của ống sau gia công, kết cấu nắp, phớt, mối hàn và kết quả thử nghiệm.
Xi lanh lòng D80 cần áp suất bao nhiêu để đạt lực ép 12 tấn?
Lực đẩy lý thuyết của xi lanh được tính từ áp suất dầu nhân với diện tích mặt piston. Với đường kính lòng 80 mm, diện tích piston xấp xỉ 5.027 mm². Để tạo lực đẩy tương đương 12 tấn lực, áp suất lý thuyết cần khoảng 234 bar.
Đây là giá trị tính toán tại xi lanh, chưa tính tổn thất áp suất trên đường ống, van và ma sát bên trong. Vì vậy, không nên chọn bộ nguồn chỉ bằng cách nhìn vào công suất động cơ hoặc lưu lượng bơm. Toàn bộ hệ thống, gồm xi lanh, bơm, van, ống dầu và đầu nối, phải được thiết kế và kiểm tra theo áp suất làm việc dự kiến. Van an toàn cũng cần được cài đặt phù hợp với giới hạn của bộ phận có mức chịu áp thấp nhất.
Nếu bộ nguồn hiện có chỉ làm việc ở mức 180 bar, xi lanh lòng D80 tạo lực đẩy lý thuyết khoảng 9,2 tấn lực, chưa đạt 12 tấn. Đây là điểm cần kiểm tra trước khi đặt làm xi lanh thay thế hoặc tự lắp một máy ép mới.
Ứng dụng của xi lanh D80 hành trình 150 mm
Trên máy ép khung chữ H, xi lanh có thể phục vụ nhiều công việc tại xưởng cơ khí: ép lắp vòng bi, bạc lót và chốt; tháo các chi tiết lắp chặt; nắn những chi tiết kim loại phù hợp; hoặc kết hợp với đồ gá để tạo lực ép theo quy trình riêng. Hành trình 150 mm giúp xử lý các chi tiết có chiều cao khác nhau khi bàn ép có thể điều chỉnh vị trí.
Hiệu quả làm việc không chỉ phụ thuộc vào lực của xi lanh. Khung máy phải đủ cứng, bàn ép cần đỡ phôi ổn định và tâm tác dụng lực nên thẳng hàng với chi tiết. Nếu đặt phôi lệch tâm hoặc để ty chịu lực ngang lớn, máy có thể ép không đều và làm tăng nguy cơ hư hỏng ty, bạc dẫn hướng hoặc khung máy.
Lưu ý khi thiết kế và lắp đặt
Trước khi chọn xi lanh cho máy ép 12 tấn, hãy xác định chiều cao làm việc, khoảng mở tối đa, vị trí lắp thân xi lanh và khoảng không cần thiết khi ty duỗi hết hành trình. Cần kiểm tra cả chiều dài tổng thể của xi lanh, bởi hai mẫu cùng hành trình 150 mm vẫn có thể có kích thước lắp đặt khác nhau.
Bề mặt ty cần được bảo vệ khỏi va đập và phoi kim loại. Đầu ép nên tiếp xúc đều với đồ gá hoặc phôi; các chi tiết nhỏ cần được kê đỡ chắc chắn. Trong quá trình vận hành, nên quan sát rò rỉ dầu tại đầu nối và phớt, đồng thời kiểm tra áp suất thực tế bằng đồng hồ đo. Nếu máy ép được dùng thường xuyên, việc chọn phớt và bố trí dẫn hướng phù hợp sẽ giúp duy trì chuyển động ổn định.
Xi lanh thủy lực D80, vỏ ngoài D100, ty D50, hành trình 150 mm là một phương án cho máy ép 12 tấn khi toàn bộ cụm thủy lực và kết cấu máy được thiết kế để đáp ứng lực ép yêu cầu. Để chọn đúng sản phẩm, hãy cung cấp thêm kiểu gá lắp, chiều dài tổng thể mong muốn, kiểu đầu ty, áp suất bộ nguồn và cách vận hành máy ép. Những thông tin này giúp chế tạo xi lanh vừa với khung máy và phù hợp với điều kiện sử dụng thực tế.
Việt Thành chuyên sản xuất các loại xilanh trên máy tiện CNC chuyên dụng cho độ chính xác cao và đồng bộ, cùng với đó sin phớt được sử dụng từ hãng NOK – Nhật Bản cho tuổi thọ sử dụng lâu dài, ngoài các loại xilanh có sẵn Việt Thành nhận thiết kế, chế tạo xilanh theo yêu cầu.
