Combo bộ nguồn thủy lực 0,75 kW – 220- 1 phase và xi lanh D80 cho người tự làm khung máy ép

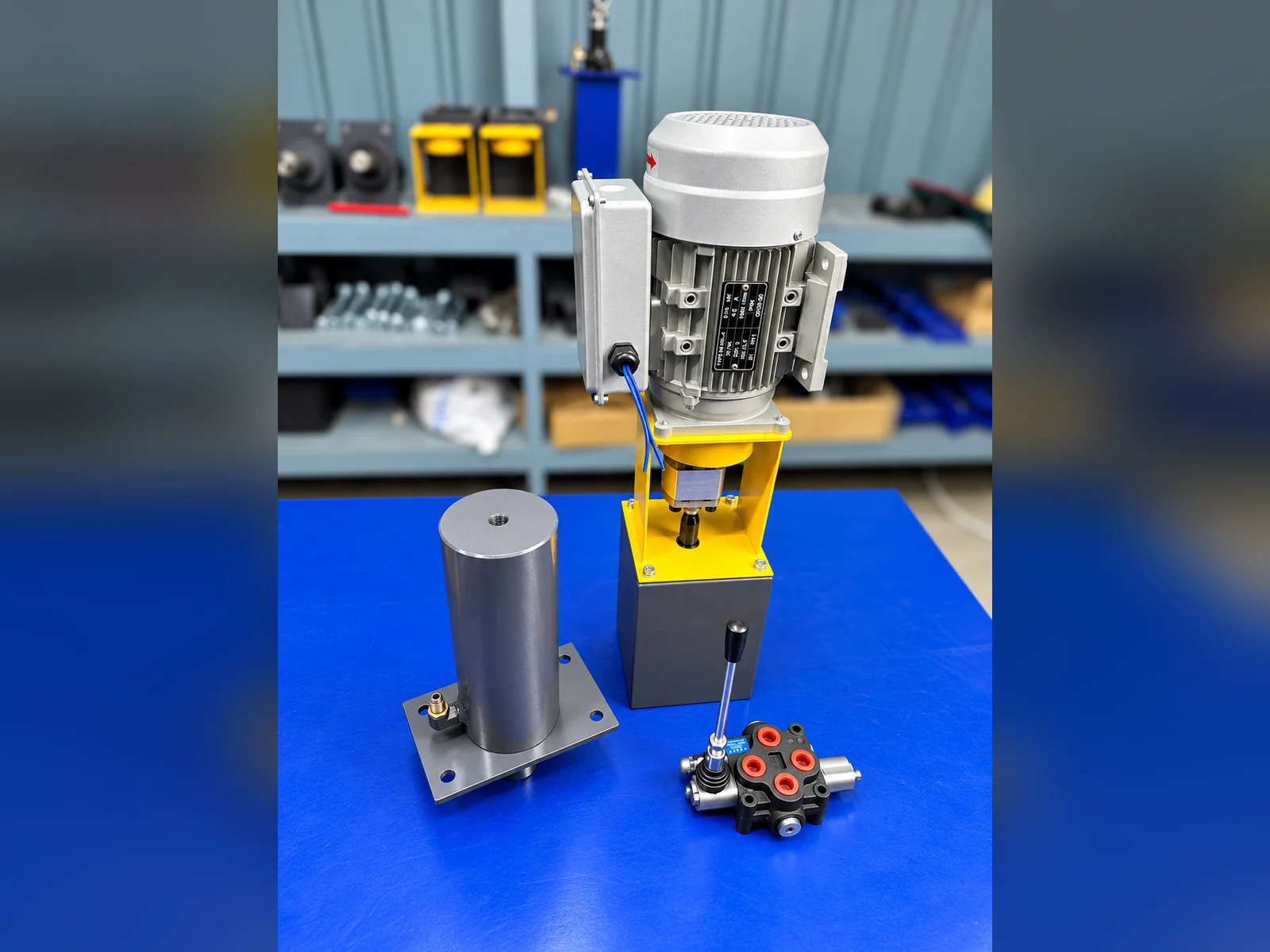

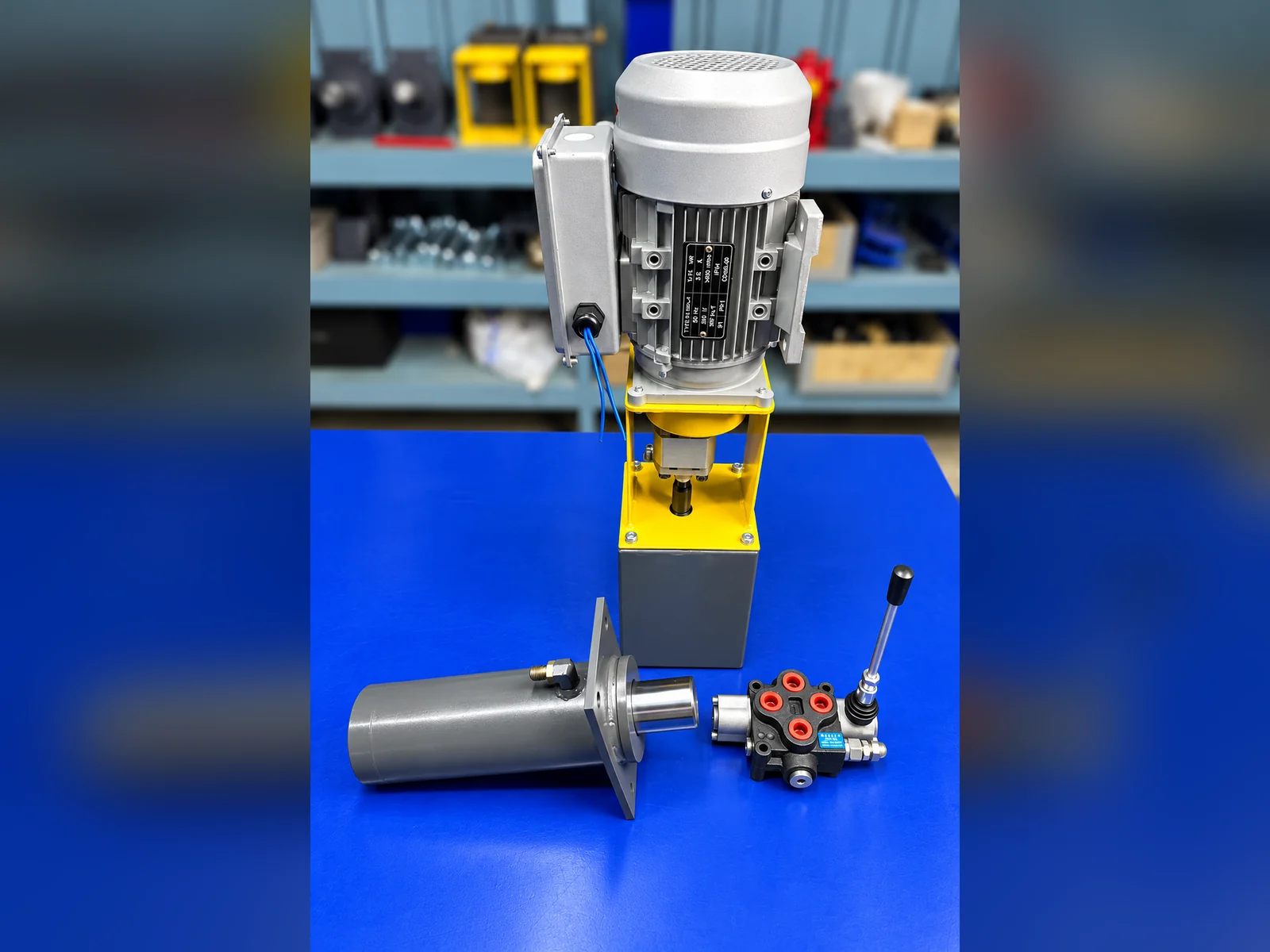

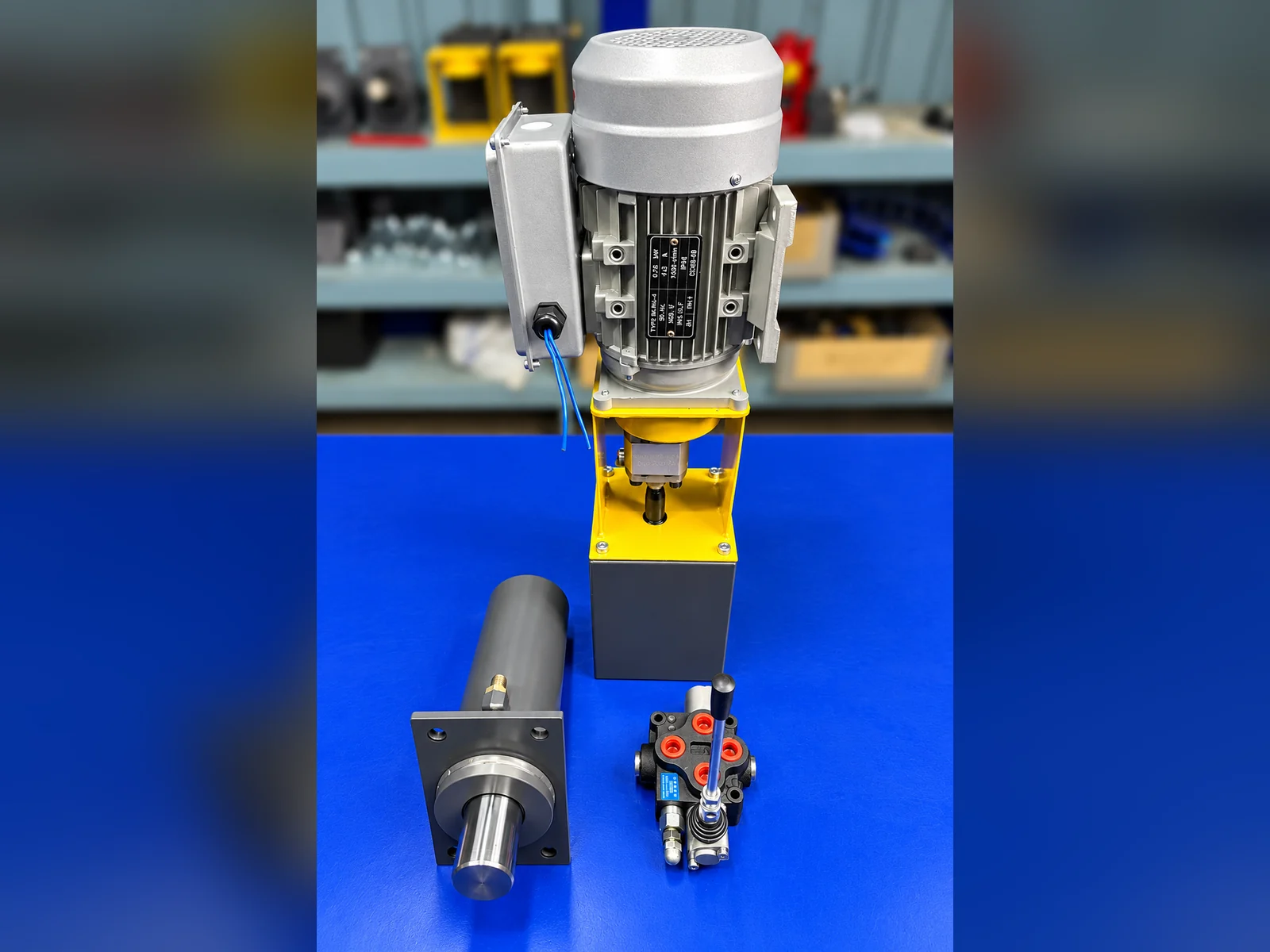

Bạn đã có bản vẽ hoặc đang tự gia công khung máy ép thủy lực, nhưng chưa chọn được bộ nguồn và xi lanh phù hợp? Combo của Cơ khí Việt Thành gồm động cơ 0,75 kW – 220V – 1 pha – 50Hz, bơm thủy lực, đế van gạt tay điều khiển hai chiều và xi lanh có đường kính lòng D80 mm, hành trình 150 mm. Đây là cấu hình để bạn xây dựng phần truyền động cho máy ép theo kích thước khung và công việc thực tế.

Khi tự làm máy ép, nhiều người tập trung vào độ dày thép và kết cấu khung, sau đó mới tìm bộ nguồn để lắp vào. Tuy nhiên, lực ép, tốc độ đầu ép và khả năng làm việc của động cơ có liên quan trực tiếp với nhau. Chọn các bộ phận đồng bộ ngay từ đầu sẽ giúp việc bố trí máy, đi đường ống và vận hành thuận tiện hơn.

Thông số của combo thủy lực

Các thông số chưa nêu trong bảng, như lưu lượng bơm, áp suất làm việc và kiểu gá xi lanh, cần được xác định theo máy ép cụ thể. Khách hàng cũng có thể trao đổi về kích thước thùng dầu, vị trí lắp bộ nguồn và chiều dài ống dầu để thuận tiện khi lắp ráp.

Vì sao động cơ 220V một pha phù hợp với xưởng nhỏ?

Động cơ 0,75 kW dùng điện 220V một pha, phù hợp với những nơi không có sẵn nguồn điện ba pha. Người dùng có thể bố trí bộ nguồn bên cạnh hoặc phía dưới khung máy ép, tùy diện tích xưởng và hướng đi của ống thủy lực.

Khi bật động cơ, bơm cấp dầu đến cụm van. Người vận hành gạt van để điều khiển xi lanh đi xuống ép chi tiết và thu về sau khi hoàn thành thao tác, theo sơ đồ thủy lực được lựa chọn. Cách điều khiển bằng tay phù hợp với các công việc cần quan sát phôi và chủ động dừng đầu ép tại vị trí mong muốn.

Cần lưu ý rằng công suất 0,75 kW không tự quyết định máy ép được bao nhiêu tấn. Lực ép phụ thuộc vào áp suất dầu và diện tích piston; tốc độ đi xuống phụ thuộc vào lưu lượng bơm. Nếu yêu cầu lực lớn ở áp suất cao, bơm cần được chọn với lưu lượng phù hợp công suất động cơ.

Xi lanh D80 hành trình 150 mm dùng cho công việc nào?

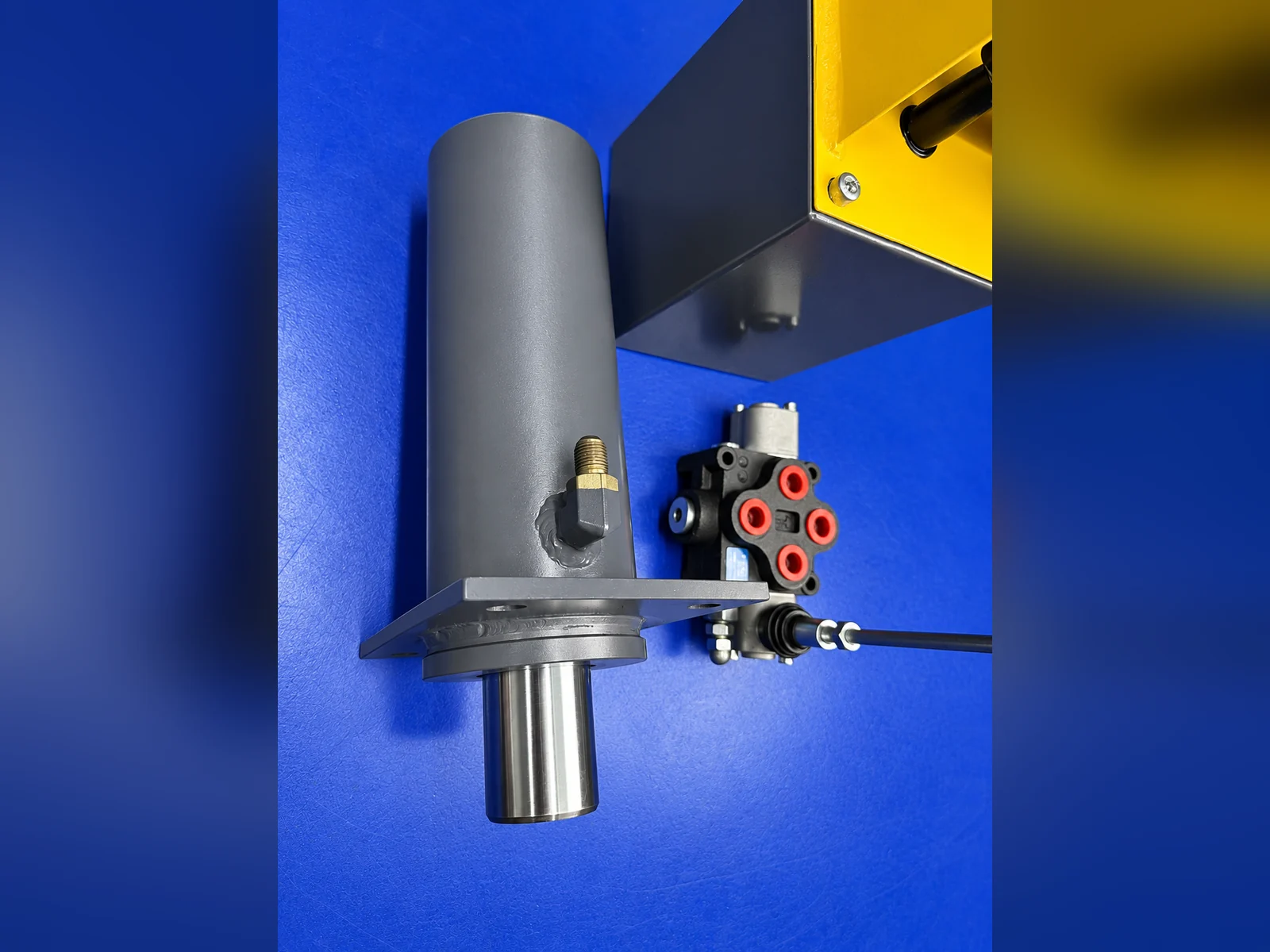

Xi lanh có đường kính lòng 80 mm và quãng chạy 150 mm. Hành trình này thích hợp với khung máy ép có khoảng làm việc ngắn, chẳng hạn ép lắp bạc, ép vòng bi, nắn chỉnh chi tiết hoặc thực hiện một số thao tác tạo hình nhỏ. Khả năng áp dụng cho từng công việc vẫn cần xét theo lực ép yêu cầu và độ cứng của khung.

Trước khi gia công giá đỡ xi lanh, bạn nên xác định vị trí đầu ép khi xi lanh thu hết và đẩy hết hành trình. Khoảng sáng giữa đầu ép và bàn máy phải đủ để đưa chi tiết vào, đồng thời cho phép đầu ép chạm đến vị trí cần gia công. Nếu thường xuyên ép các chi tiết có chiều cao khác nhau, có thể cân nhắc thiết kế bàn ép điều chỉnh được độ cao.

Trục xi lanh cần thẳng hàng với vị trí ép. Một khung máy bị lệch hoặc bàn ép không phẳng có thể khiến đầu cần chịu lực ngang trong quá trình làm việc. Vì vậy, kết cấu khung, dầm ngang, bàn đỡ và vị trí gá xi lanh cần được tính toán cùng nhau.

Chọn bơm và van gạt tay theo cách vận hành

Với máy ép điều khiển thủ công, van gạt tay giúp người vận hành kiểm soát lúc xi lanh tiến, dừng và thu về. Tuy nhiên, để xác định chính xác loại van và cách nối các cửa dầu, cần biết xi lanh là loại một chiều hay hai chiều và máy cần giữ đầu ép ở vị trí nào.

Lưu lượng bơm ảnh hưởng đến thời gian xi lanh chạy hết hành trình 150 mm. Người dùng muốn đầu ép di chuyển nhanh khi chưa chạm phôi cần nêu rõ yêu cầu này khi chọn bơm. Nếu máy chủ yếu ép chậm để dễ quan sát, cấu hình sẽ được cân nhắc theo hướng đó. Đồng hồ áp suất và van giới hạn áp suất cũng là những hạng mục nên được xem xét trong thiết kế để theo dõi và giới hạn áp suất làm việc.

Cần chuẩn bị gì trước khi đặt combo?

Để Cơ khí Việt Thành tư vấn cấu hình cho máy ép thủy lực tự làm, bạn có thể gửi bản vẽ hoặc hình ảnh khung máy, kích thước khoảng làm việc, loại chi tiết cần ép và lực ép dự kiến. Nếu đã xác định được thời gian mong muốn để xi lanh đi hết 150 mm, hãy cung cấp thêm thông tin này để lựa chọn lưu lượng bơm.

Combo bộ nguồn thủy lực 0,75 kW 220V và xi lanh D80 giúp bạn có cơ sở lắp đặt phần thủy lực cho khung máy ép do mình chế tạo. Liên hệ Cơ khí Việt Thành để trao đổi về cấu hình bơm, van, xi lanh và phương án kết nối phù hợp với máy ép của bạn.
